噴淋脫硫塔

聯系人: 史經理
手機: 15006610808
聯系人: 陳經理
手機: 13854430508
地址: 山東省濰坊市臨朐縣江北物流城
留言咨詢 更多信息
分享:
關鍵詞: 噴淋脫硫塔

產品介紹

噴淋脫硫塔系列

    噴淋脫硫塔是S02吸收系統的主要設備,它是FGD設備的核心裝置(脫硫噴淋塔可分為單塔、雙塔、整體等) , 在塔中完成對S02 S03等有害氣體的吸收。濕法脫硫吸收塔采用雪塔噴淋結構,噴淋塔具有脫硫效率高、阻力小、適應性強、可用率高等優點而得到較廣泛的應用,因而是目前煙氣脫硫工藝中的主導塔型。一般噴淋脫硫塔內部采用三層噴淋兩層除霧層。



工作原理

    脫硫噴淋層設在塔的中上部,吸收塔漿液循環泵對應各自的噴淋層。每個噴淋層都是由一系列噴嘴組成,其作用是將循環堿性漿液進行細化噴霧。一個噴淋層包括母管和支管,母管的側向支管成對排列,噴嘴就布置在其中,噴嘴的這種布置安排可使吸收塔斷面上實現均勻的噴淋效果。酸性氣體充分與堿液接觸反應,達到凈化效果。除霧器安裝在脫硫塔上部,用以分離凈煙氣夾帶的霧滴,除霧器出口煙氣中液滴濃度不大于75mg / Nm3(干基) 。除霧器分為兩級布置, 一層粗除霧, 一層精除霧。同時在除霧器的上下方均設置噴淋清洗裝置,避免煙氣中帶來的細小塵粒在除霧器上的粘附而造成系統阻力增加。

工藝流程圖



噴淋脫硫單塔

    噴淋脫硫單塔采用碳鋼內襯花崗巖,制作成分體模塊結構,合(或制作成整體鋼制塔內襯花崗巖) 。現場吊裝組,單塔噴淋用于初始粉塵濃度較低的煙氣,內置旋流板、折流板除霧器、反沖洗噴淋裝置,洗滌噴淋裝置三層, S0 2去除效率達95% 以上。

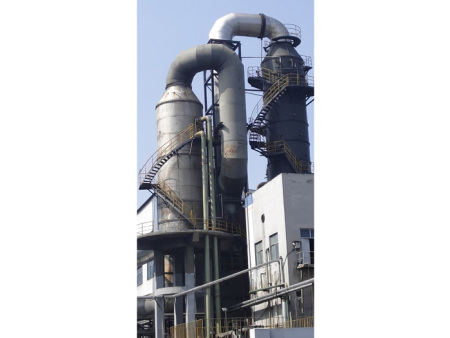

噴淋脫硫主副塔

    噴淋脫硫洗滌主副塔采用碳鋼內襯花崗巖,制作成分體結構,現場吊裝組合(或制作成整體鋼制塔內襯-花崗巖) 。經過除塵后的煙氣進入脫硫塔,脫硫主塔是脫硫的核心部分,煙氣中的S02在主塔中進行中和反應、洗滌,來到達凈化目的。該配置的特點是除塵脫硫效率高,減輕工人出灰強度,風機不帶水。副塔既可以脫水,同時相比鋼制煙道大大增加了煙道的使用壽命,可達30年。

噴淋脫硫一體塔

    整臺噴淋脫硫洗滌塔采用碳鋼內襯花崗石,直徑5.5m 以下塔體可以工廠內生產,整體出廠: 直徑5.5m 以上塔體的制作、除銹和內襯鱗片樹脂均在現場施工。整臺噴淋洗滌塔主要優點是整體設備重量輕,便于安裝和起吊。



噴淋脫硫塔安裝

1 、設備安裝時請參照設備安裝總圖,從下而上依次安裝:也可參照塔體出廠時,每節簡體上的編號按順序進行安裝;2 、設備底座就位時,注意排污口與排污溝方位一致;3 、設備安裝過程中,簡體接縫層采用映喃膠泥鋪墊后,上節簡體平穩就位;4 、設備進口段安裝時,請注意設備進口方位,確保與風機出口中心一致,便于風管連接:5 、塔體噴淋管口段安裝時,請注意好噴淋管口方位與水泵上水管道位置相對應,便于水管連接安裝;6 、塔體安裝好后,塔內搭建腳手架對每節簡體接縫層采用呋喃膠泥填縫,塔外環形接縫采用映喃膠泥填滿填實;7 、塔體內外安裝好后,塔外相關平臺及檢修爬梯按圖進行焊接安裝。(進場前具備安裝條件,基礎、水池、排污溝完工并達到保養期。準備腳手架并安排搭拆,腳手架一般為鋼管,搭建時為雙排腳手架。根據設備的重量及安裝位置,確定好吊車。)

噴淋脫硫塔操作規范

    為使鍋爐正常燃燒,確保設備正常運行,設備操作人員按照以下執行:設備運行前,循環水池、漿液制備槽注水至合理程度,避免水泵及攪拌器軸承腐蝕;檢查各電機機械潤滑油、所需的工藝冷卻水是否到位,接通電源查看電機部分是否滿足運行要求;

流體管道部分的閥門是否處于所需運行狀態,及時排查流體管件的漏水現象;漿液制備槽按15%濃度進行調配制漿,主循環水泵清水池加藥至PH值9-12之間。

設備運行時開啟主循環泵,待噴淋塔底部排污口有大量水外排后開啟風機運行;根據工藝電氣部分的控制程度,開啟相關電氣部分的運行按鈕,注意相關水位,確保滿足系統運行要求,避免塔體斷水干燒;脫硫塔運行過程中注意鍋爐負壓的變化程度及系統運行的阻力情況,合理開啟除霧器反沖洗;實時觀察循環水池的PH值。確保PH值9-12之間。

停機時候關閉風機,脫硫塔供水系統保持運行狀態,避免高溫煙氣對塔體及除霧器造成損壞;確定關閉系統相關的運行電機,切斷控制柜總電源。



設備參數



型號

PL-4

PL-6

PL-8

PL-10

PL-15

PL-20

PL-25

節數

9

9

9

9

9

11

12

高度

13000

13000

13000

13800

13800

15800

16500

內徑

1200

1400

1600

1900

2300

2600

2900

外徑

1400

1700

1900

2200

2600

2900

3200

進口中心

1500

1500

1500

1750

1750

2250

2250

進口尺寸

700×400

800×500

1000×500

1100×600

1300×800

1500×900

1800×900

出口尺寸

Φ600

Φ700

Φ800

Φ900

Φ1000

Φ1200

Φ1400

重量

13000

24000

29000

35000

40000

52000

57000

水池m3

30

45

60

75

120

150

180

基礎

1800×

1800

2100×2100

2300×2300

2600×

2600

3000×

3000

3300×

3300

3600×3600
